双绞线、光纤、同轴电缆三者的区别

来源:未知|2020-03-18

双绞线、光纤、同轴电缆三者的区别主要如下:

一、双绞线

1.具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。

2.由于双绞线对信号也存在着较大的衰减,所以传输距离远时,信号的频率不能太高,而高速信号比如以太网则只能限制在100m以内。

3.对于视频信号而言,带宽达到6MHz,如果直接在双绞线内传输,也会衰减很大,所以视频信号在双绞线上要实现远距离传输,必须进行放大和补偿,双绞线视频传输设备就是完成这种功能。

4.双绞线和双绞线视频传输设备价格都很便宜,不但没有增加系统造价,反而在距离增加时其造价与同轴电缆相比下降了许多。所以,监控系统中用双绞线进行传输具有明显的优势。

二、光纤

1.光纤以光脉冲的形式来传输信号,因此材质也以玻璃或有机玻璃为主。它由纤维芯、包层和保护套组成。

2.光纤的结构和同轴电缆很类似,中心为一根由玻璃或透明塑料制成的光导纤维,周围包裹着保护材料,根据需要还可以多根光纤并合在一根光缆里面

3.光纤最大的特点就是传导的是光信号,因此不受外界电磁信号的干扰,信号的衰减速度很慢,所以信号的传输距离比以上传送电信号的各种网线要远得多,并且特别适用于电磁环境恶劣的地方。

4.由于光纤的光学反射特性,一根光纤内部可以同时传送多路信号,所以光纤的传输速度可以非常的高,理论上光纤网络最高可达到50000Gbps 50Tbps的速度。

5.使用光纤作为网络传输介质,需要一定的专业知识和光端收发器等专用设备,因此成本投入更大,在一般的应用中较少采用。

三、同轴电缆

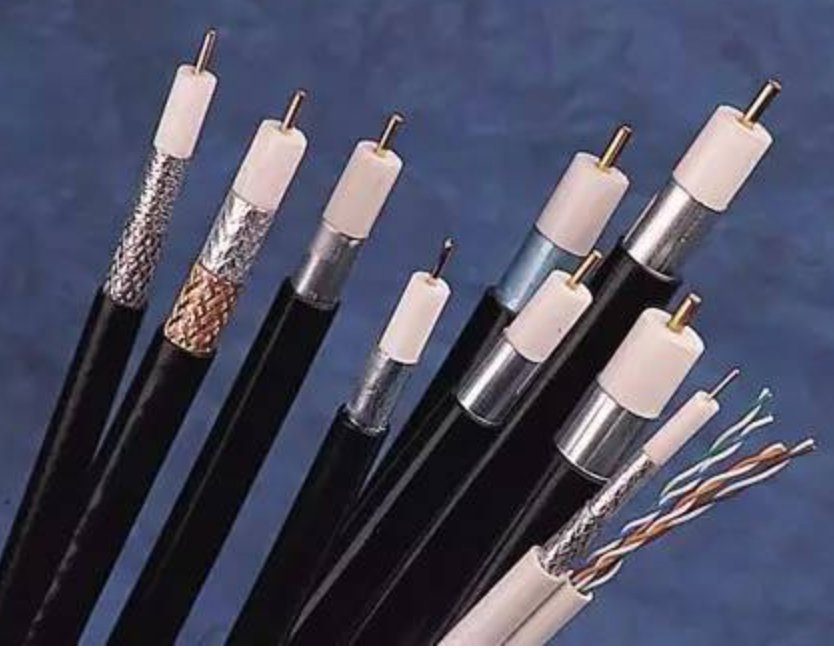

1.同轴电缆,是由一层层的绝缘线包裹着中央铜导体的电缆线。它的特点是抗干扰能力好,传输数据稳定,价格也便宜,同样被广泛使用,如闭路电视线等。

2.同轴细电缆线一般市场售价几元一米,不算太贵。同轴电缆用来和BNC头相连,市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品,大家可直接选用。

3.根据对同轴电缆自身特性的分析,当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。一般来讲,信号频率越高,衰减越大。

4.视频信号的带宽很大,达到6MHz,并且,图象的色彩部分被调制在频率高端,这样,视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减,而且各频率分量衰减量相差很大,特别是色彩部分衰减最大。

5.同轴电缆只适合于近距离传输图象信号,当传输距离达到200米左右时,图象质量将会明显下降,特别是色彩变得暗淡,有失真感。

6.同轴放大器对视频信号具有一定的放大,并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿,以使接收端输出的视频信号失真尽量小。

7.在监控系统中使用同轴电缆时,为了保证有较好的图象质量,一般将传输距离范围限制在四、五百米左右。

8.另外,同轴电缆在监控系统中传输图象信号还存在着一些缺点:

(1)同轴电缆本身受气候变化影响大,图象质量受到一定影响;

(2)同轴电缆较粗,在密集监控应用时布线不太方便;

(3)同轴电缆一般只能传视频信号,如果系统中需要同时传输控制数据、音频等信号时,则需要另外布线;

(4)同轴电缆抗干扰能力有限,无法应用于强干扰环境;

(5)同轴放大器还存在着调整困难的缺点。

扩展资料:

光纤传输有许多突出的优点:



一、频带宽

频带的宽窄代表传输容量的大小。载波的频率越高,可以传输信号的频带宽度就越大。

在VHF频段,载波频率为48.5MHz~300Mhz。带宽约250MHz,只能传输27套电视和几十套调频广播。可见光的频率达100000GHz,比VHF频段高出一百多万倍。

尽管由于光纤对不同频率的光有不同的损耗,使频带宽度受到影响,但在最低损耗区的频带宽度也可达30000GHz。

目前单个光源的带宽只占了其中很小的一部分(多模光纤的频带约几百兆赫,好的单模光纤可达10GHz以上),采用先进的相干光通信可以在30000GHz范围内安排2000个光载波,进行波分复用,可以容纳上百万个频道。



二、损耗低

在同轴电缆组成的系统中,最好的电缆在传输800MHz信号时,每公里的损耗都在40dB以上。

相比之下,光导纤维的损耗则要小得多,传输1.31um的光,每公里损耗在0.35dB以下若传输1.55um的光,每公里损耗更小,可达0.2dB以下。这就比同轴电缆的功率损耗要小一亿倍,使其能传输的距离要远得多。

此外,光纤传输损耗还有两个特点,一是在全部有线电视频道内具有相同的损耗,不需要像电缆干线那样必须引入均衡器进行均衡;二是其损耗几乎不随温度而变,不用担心因环境温度变化而造成干线电平的波动。



三、重量轻

光纤非常细,单模光纤芯线直径一般为4um~10um,外径也只有125um,加上防水层、加强筋、护套等,用4~48根光纤组成的光缆直径还不到13mm,加上光纤是玻璃纤维,比重小,使它具有直径小、重量轻的特点,安装十分方便。



四、抗干扰能力强

因为光纤的基本成分是石英,只传光,不导电,不受电磁场的作用,在其中传输的光信号不受电磁场的影响,故光纤传输对电磁干扰、工业干扰有很强的抵御能力。

也正因为如此,在光纤中传输的信号不易被窃听,因而利于保密。



五、保真度高

因为光纤传输一般不需要中继放大,不会因为放大引入新的非线性失真。只要激光器的线性好,就可高保真地传输电视信号。

实际测试表明,好的调幅光纤系统的载波组合三次差拍比C/CTB在70dB以上,交调指标cM也在60dB以上,远高于一般电缆干线系统的非线性失真指标。



六、工作性能可靠

我们知道,一个系统的可靠性与组成该系统的设备数量有关。

设备越多,发生故障的机会越大。因为光纤系统包含的设备数量少,可靠性自然也就高,加上光纤设备的寿命都很长,无故障工作时间达50万~75万小时,其中寿命最短的是光发射机中的激光器,最低寿命也在10万小时以上。

故一个设计良好、正确安装调试的光纤系统的工作性能是非常可靠的。



七、成本不断下降

目前,有人提出了新摩尔定律,也叫做光学定律(Optical Law)。该定律指出,光纤传输信息的带宽,每6个月增加1倍,而价格降低1倍。

光通信技术的发展,为Internet宽带技术的发展奠定了非常好的基础。这就为大型有线电视系统采用光纤传输方式扫清了最后一个障碍。

由于制作光纤的材料(石英)来源十分丰富,随着技术的进步,成本还会进一步降低;而电缆所需的铜原料有限,价格会越来越高。显然,今后光纤传输将占绝对优势,成为建立全省、以至全国有线电视网的最主要传输手段。
