电缆线依据原材料分成铜线和铝钱;电缆线依据用处分成电线电缆、通讯电缆、控制电缆;依据绝缘层材料分成裸输电线、丝包线、塑胶绝缘导线、硫化橡胶绝缘导线等。
一、电缆线型号规格挑选
一般把仅有电缆护套的输电线称之为“电缆线”,不但有电缆护套、也有护线套层的称之为“电缆线”。
普遍电缆电线型号规格有:BV、BLV、BVR、RV、RVV、RVVP、RVS这些。

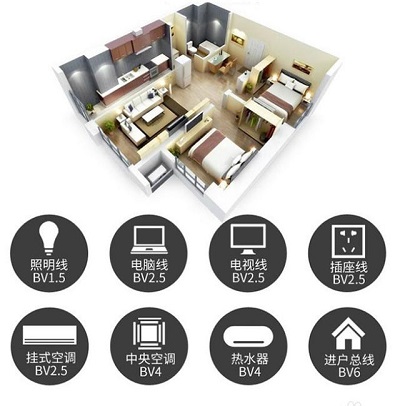

家居装修中布线选BV或BVR都能够,BV线较为硬,可是它的负载工作能力、耐气侯性能比BVR好些的多。BVR对比BV线而言要软、过电流工作能力强、工程施工更便捷,价钱还要贵一些。
因为BV线是单根线和同截面BVR对比,它的铜线要粗,当溫度长期性较高时不易烧坏;BVR线的铜线较为细,溫度较高时非常容易烧坏在其中一两根。只需电缆线中有一两根铜线被烧坏,那麼烧坏截面降低,电阻器更高,电缆线更非常容易被损坏。
在加工厂配电设备中一般选用VV电缆线和YJV电缆线比较多,在其中VV电缆线只有用以恒温自然环境下,而YJV能够 用以环境温度较高的生产车间,耐高温溫度可以达到90度。
金环宇BV电线
二、电缆线截面挑选
电缆线截面挑选要依据电流量尺寸、敷设方式(暗装、安裝、穿线管等)、工作温度、路线损耗、冲击韧性等要素来挑选。
根据电流量的大小来挑选电缆线截面能够 借助查询表,还可以根据口决来估计。
目前市面上大部分全是选用铜心线,1.5平方米的铜心线大约能过20A,2.5平方米的铜心线大约能过28安,4平方米铜心线大约能过35A,6平方米铜心线大约能过50A,10平方米铜心线大约能过65A...这也是暗线安裝的状况。
如果是高溫自然环境,还必须在以上基本上按9折测算;如果是穿线管二根或是三根,还必须在以上基本上按八折和七折来测算。
路线损耗就是指电流量经过输电线,会造成工作电压损害。例如400V的电流从一级配电箱拉到生产车间二级配电箱,工作电压仅有380V,这就是由于电缆线电阻器而致使路线耗损了一部分工作电压。
