为何使用五芯电缆

　　在建筑物的电气安装中，过去常使用三相四线制，所用的电力电缆的线芯为三大(主线芯)一小(中性线芯)结构。随着社会的发展，有些安全性要求较高的电气装置配电线路，以及有些既要保证电气安全，又要抗干扰接地的通信中心和自动化设备，就要求把中性线与地线分开，有的还要求加大中性线的导体截面，这样就出现了四大一小或三大两小结构的五芯电力电缆。

　　可见，五芯电缆是根据系统或设备的要求而使用的。在选择五芯电缆时，主线芯截面的选择原则和方法不变，地线和零线的截面选择可根据具体需要来确定。

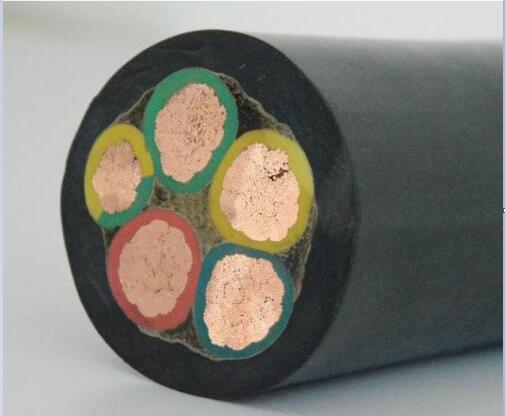

　　五芯电缆结构图

　　包括有五个均设有绝缘层的芯导体，于各个芯导体之外设有一外护层，其中一芯导体为截面呈圆形、圆形、扁形的结构，另外四个芯导体为截面呈瓦楞形的结构，该瓦楞形的外边为圆弧，内边为直线，四个截面呈瓦楞形的芯导体以内边朝内的方式而分布于所述截面呈圆形的芯导体的周边，且各芯导体之间填设有填充物。

　　五芯电缆的分类

　　1、三相五线制

　　三相五线制中五线指的是：三根相线加一根零线和一根接地线。一般用途最广的低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用，三根相线间电压为380V，一般供动力使用。人们常常把TN-S系统说成三相五线制，其实是错误的，按照国家规范JGJ46-2005施工现场临时用电安全技术规范中9.14条中说明，三相五线制是错误的说法，只能说是五芯线缆。

　　2、三相四线制

　　三相四线制：三根相线加一根零线
