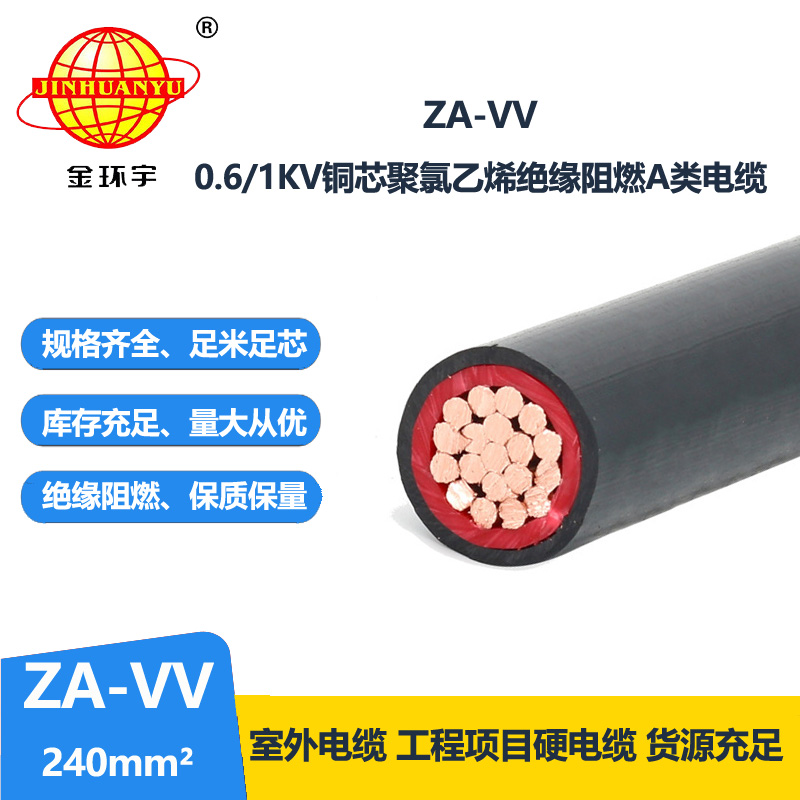

ZA-VV电缆是阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆,两个字母V代表了绝缘和护套的材料都是聚氯乙烯。1*240平方是指电缆的铜芯为240平方毫米。
聚氯乙烯绝缘聚氯乙烯护套电力电缆具有优良的电气性能和耐化学腐蚀等特点,结构简单,使用方便,适用于交流额定电压Uo/U为0.6/1KV及以下的输配电线路上。适用于交流电压0.6/1KV及以下的输配电线路上。
1、额定电压Uo/U为0.6/1KV;
2、电缆导体的长期允许工作温度为70℃;
3、短路时(持续时间不超过5S)电缆导体的温度不超过160℃;
4、电缆敷设温度应不低于0℃,其最小弯曲半径如下:
单芯电缆——无铠装20D,有铠装——15D;
多芯电缆——无铠装12D,有铠装——10D;
注(D为电缆外径mm)。
1表示铜芯导体;2表示聚氯乙烯绝缘;3表示聚氯乙烯护套。
由内而外的组成部分分别为导体、绝缘层、填充层、护套层,绝缘层和外护套材料都是聚氯乙烯,即PVC塑料;填充层一般为一些较为柔软的尼龙材料,为了防止电缆内部导体之间的相互直接接触挤压。
GB/T 12706.1-2008。
标称截面(mm²) | 电缆参考外径 | 允许载流量 | 电缆参考重量 | ||||
空气中敷设 | 地埋敷设 | ||||||
CU | AL | CU | AL | CU | AL | ||
240 | 28.7 | 550 | 427 | 640 | 496 | 2696 | 1145 |
